Mini-Verteiler MPD Cat.6A
Produkt-Beschreibung
Netzwerke mit einer geringen Anzahl von Teilnehmern erfordern einfache und kostengünstige Verteileinrichtungen ohne 19'' Schränke und separate EDV-Räume. Für diesen Zweck wurden verschiedene Verteiler entwickelt, die als Rangierverteiler oder als Anschlusseinheit für Teilnehmergruppen am Arbeitsplatz geeignet sind. Bis zu 12 Teilnehmer können über geschirmte oder ungeschirmte Installationskabel angeschlossen werden.
Die Kabel können von hinten oder von unten in das Gehäuse eingeführt werden; der Verteiler kann dazu an der Wand, auf dem Kanal befestigt oder einfach auf den Tisch gestellt werden. Eine 3 HE-Einschubausführung für 19"-Schränke ist ebenfalls lieferbar.
Leistungsmerkmale
Verteiler mit 6, 8 oder 12 Anschlussbuchsen RJ45 auf einer gemeinsamen Leiterplatte
Leiterplatte horizontal montiert, geschirmte Ausführungen sind mit einem innenliegenden Metall-Abschirmgehäuse versehen. Zusätzlich kann auf der Leiterplatte ein Masseanschlusskabel (mit Schraube M4) befestigt werden
Werkzeuglose Befestigung der Abschirmhaube (geschirmte Ausführung)
Kabelzugentlastung durch beiliegende Kabelbinder ohne Schrauben und Spezialwerkzeuge
360 Grad Schirmkontaktierung (geschirmte Ausführung) direkt auf der Leiterplatte durch Klemmschelle ohne zusätzliches Verdrillen des Abschirmgeflechts
Anschluss der Adern über LSA Plus-Schneidklemmen mit Farbkennzeichnung nach EIA/TIA 568A und B
Anschlussfreundlich bei Einhaltung der aufgedrillten Strecke bei den Anschlussdrähten auf max. 13 mm
Gehäuse aus Thermoplast, halogenfrei, lichtgrau (RAL 7035), mit Anti-Rutsch-Füßen
Abschirmhaube aus rostfreien Stahl
Einschubausführungen 3 HE/8 TE mit 6xRJ45 und 3 HE/10 TE mit 12xRJ45, Frontplatte Alu eloxiert
K Cat.6 A Ausführungen: Kontaktüberbiegeschutz: 6- (RJ11/12) und 8-polige Stecker (RJ45) können ohne zusätzlichen Montageaufwand wechselweise in den MJ-Buchsen verwendet werden
Mechanische Eigenschaften
Steckkraft: ≤ 30 N
Lebensdauer (Steckungen): ≥ 750
Werkstoff: Gehäuse Miniverteiler: ABS
Werkstoff: Gehäuse Miniverteiler 3HE: rostfreies Stahlblech
Werkstoff: Abschirmhaube (geschirmte Ausführung): rostfreies Stahlblech
Werkstoff: Isolierteile: PBT
Werkstoff: Leiterplatte: FR4
Werkstoff: Oberfläche Leiterplatte: verzinnt
Werkstoff: Kontaktfeder: Federstahl
Werkstoff: Oberfläche Kontaktfeder: min. 0,8 µm Au über 1,2 µm Ni
Werkstoff: Schneidklemmkontakte: CuZn
Werkstoff: Oberfläche Schneidklemmkontakte: verzinnt
LSA-Plus: Cu-Leiterdurchmesser: massiv 0,40 - 0,65 mm AWG 26/1 - AWG 22/1
LSA-Plus: Aderndurchmesser: 0.7 - 1.6 mm
Elektrische Eigenschaften
Kontaktwiderstand: ≤ 20 mΩ
Isolationswiderstand: ≥ 500 MΩ
Spannungsfestigkeit: Kontakt-Kontakt: ≥ 1000 V, DC
Strombelastbarkeit bei 50° C: 1 A
PoE+ gemäß IEEE 802.3at: PoE+
Normen
Steckverbinder: IEC 60603-7-5
Übertragungstechnische Eigenschaften
10 Gigabit Ethernet gemäß IEEE 802.3an: für Cat.6A
Cat.6A: PL acc. to ANSI/TIA/EIA-568-B.2-10
Class EA: ISO/IEC 11801:2002 FPDAM2:2009; ISO/IEC 11801:2002+A1:2008
Cat.6: ISO/IEC 11801:2002, EN 50173-1:2007
Class E: ISO/IEC 11801:2002, EN 50173-1:2007
Gigabit Ethernet gemäß IEEE 802.3: Geeignet für Gigabit Ethernet
Cat.5e:
Cat.3:
Telegärtner: 12-fach Mini-Verteiler unbestückt
MPD12 AMJ/UMJ, für 12 AMJ/ UMJ Module und Kupplungen, stapelbar, Klappdeckel für einfache Installation, weiß
Produktnummer:
H02000A0081
Preis auf Anfrage
Telegärtner: 19"-Modulträger
Telegärtner: 19"-Modulträger,
Modulträger mit Flansch 3HE/84TE, Aluminium eloxiert, komplett vormontiert für 19"-Rack (VE 1)
Produktnummer:
100022158
Preis auf Anfrage
Telegärtner: AP Patchpanel MPD24-HS K Cat.6A
Telegärtner: AP Patchpanel MPD24-HS K Cat.6A,
Aufputz, verzinktes Metallgehäuse, 24 RJ45 Cat.6A, LSA Plus Anschlusstechnik inkl. Kabelabfangung (VE 1)
Produktnummer:
100007019
Preis auf Anfrage
Telegärtner: Beschriftungsschild MPD6
Telegärtner: Beschriftungsschild MPD6,
Beschriftungsschild für MPD6 (J02021B0015, J02021b0016), 12 x 132 mm, selbstklebend (VE 1)
Produktnummer:
B05002A0011
Preis auf Anfrage
Telegärtner: Beschriftungsstreifen
Telegärtner: Beschriftungsstreifen,
Beschriftungsstreifen für MPD 12 (J02022B0028, J02022B0035), 12x220 mm, selbstklebend (VE 1)
Produktnummer:
B05002A0010
Preis auf Anfrage
Telegärtner: Erdungsset
Telegärtner: Erdungsset,
Kabel 4mm², mit Schraube und Fächerscheiben, Länge 0.3 m (VE 1)
Produktnummer:
100010695
Preis auf Anfrage
Telegärtner: Mini-Verteiler
Telegärtner: Mini-Verteiler,
MPD6-HS K Cat.6A, 6-fach Mini-Verteiler Metall inkl. 2 Tragschienen-Adapter TS 35
Produktnummer:
100006992
Preis auf Anfrage
Telegärtner: MPD12-H Cat.6A
Telegärtner: MPD12-H Cat.6A,
SOHO Mini Verteiler Cat.6A 12xRJ45, ungeschirmt, 3HE/10TE, Frontplatte Aluminium eloxiert (VE 1)
Produktnummer:
100007001
Preis auf Anfrage
Telegärtner: MPD12-H Cat.6A
Telegärtner: MPD12-H Cat.6A,
SOHO Mini Verteiler Cat.6A 12xRJ45, Aufputzgehäuse, ungeschirmt, ohne Abschirmhaube, lichtgrau RAL 7035 (VE 1)
Produktnummer:
100006999
Preis auf Anfrage
Telegärtner: MPD12-HS Cat. 6A
Telegärtner: MPD12-HS Cat. 6A,
SOHO Mini Verteiler Cat.6A 12xRJ45, geschirmt, 3HE/10TE, Frontplatte Aluminium eloxiert (VE 1)
Produktnummer:
100007000
Preis auf Anfrage
Telegärtner: MPD12-HS Cat.6A
Telegärtner: MPD12-HS Cat.6A,
SOHO Mini Verteiler MPD12 Cat.6A geschrimt, alpinweiß (VE 1)
Produktnummer:
100006997
Preis auf Anfrage
Telegärtner: MPD12-HS Cat.6A
Telegärtner: MPD12-HS Cat.6A,
SOHO Mini Verteiler Cat.6A 12xRJ45, Aufputzgehäuse, geschirmt, lichtgrau RAL 7035 (VE 1)
Produktnummer:
100006998
Preis auf Anfrage
Telegärtner: MPD6-H Cat.6A
Telegärtner: MPD6-H Cat.6A,
SOHO Mini Verteiler Cat.6A, 6xRJ45, Aufputzgehäuse, ungeschirmt, ohne Abschirmhaube, lichtgrau RAL 7035 (VE 1)
Produktnummer:
100006990
Preis auf Anfrage

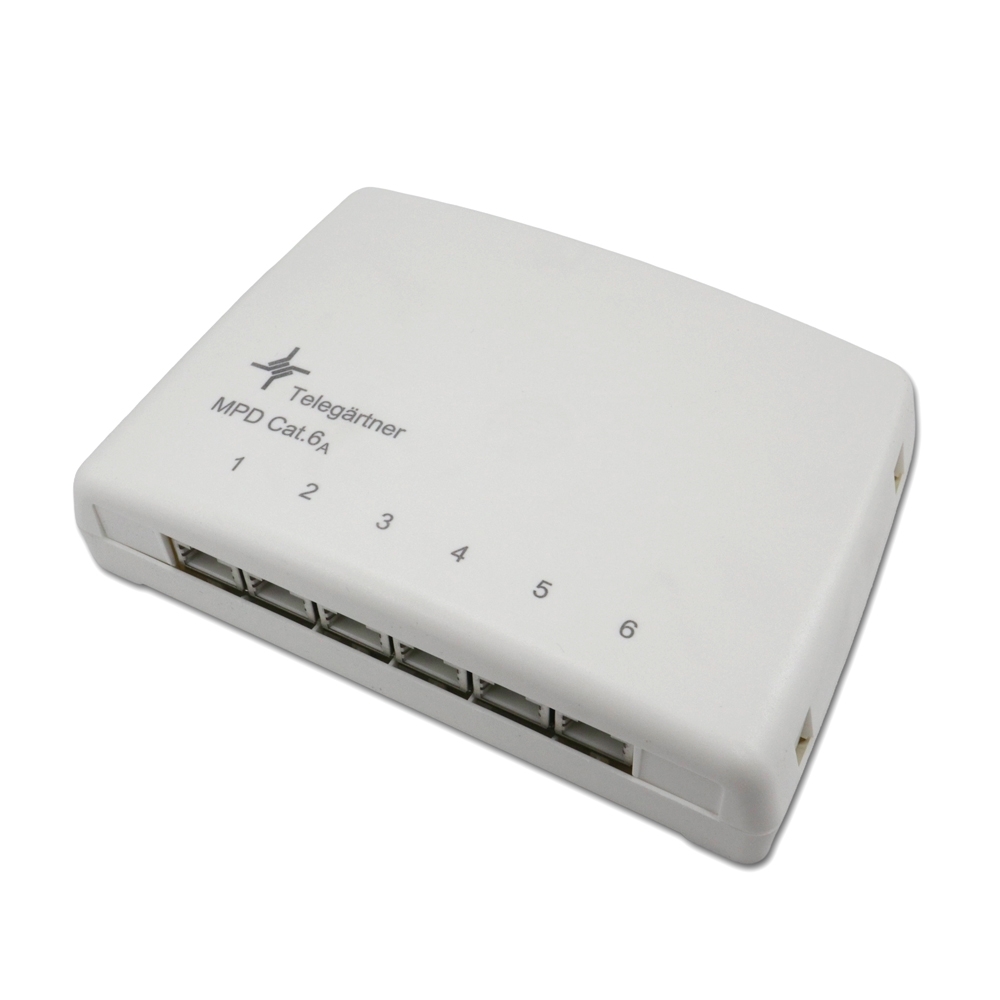

Telegärtner: MPD6-HS Cat.6A
Telegärtner: MPD6-HS Cat.6A,
Mini Verteiler, geschirmt, alpinweiß (VE 1)
Produktnummer:
100006987
Preis auf Anfrage
Telegärtner: MPD6-HS Cat.6A
Telegärtner: MPD6-HS Cat.6A,
SOHO Mini Verteiler Cat.6A, 6xRJ45, Aufputzgehäuse, geschirmt, lichtgrau RAL 7035 (VE 1)
Produktnummer:
100006988
Preis auf Anfrage
Telegärtner: MPD6-HS Cat.6A
Telegärtner: MPD6-HS Cat.6A,
SOHO Mini Verteiler Cat.6A, 6xRJ45, geschirmt, 3HE/8TE, Frontplatte Aluminium eloxiert (VE 1)
Produktnummer:
100006991
Preis auf Anfrage
Telegärtner: SOHO Mini-Verteiler Cat.6A, Cat.6A
Telegärtner: SOHO Mini-Verteiler Cat.6A, Cat.6A,
MPD6-HS flex K Cat.6A, geschirmt, RAL 9010 reinweiß, stapelbar
Produktnummer:
J02021A0052
Preis auf Anfrage
