Anschlussdosen mit Flansch V1
Produktbeschreibung
Steckverbinder für moderne Industrieanwendungen erfordern Konzepte, die Abläufe vereinfachen und der beschleunigten Datenübertragung gerecht werden. Für die anwendungsneutrale Verkabelung von Automatisierungsmaschinen (Automation Island) gemäß IEC 61918 Ed. 1.0 und Feldbusinstallationen gemäß IEC 61784-5 Ed. 2.0 empfiehlt Ihnen Telegärtner die Steckverbinder der Variante 1. Diese sind in einer robusten Metall- oder in einer Kunststoffausführung erhältlich. Der Steckverbinder der Variante 1 (Ethernet/IP) ist in der IEC 61076-3-106 genormt, für raue Industrieumgebungen ausgelegt und erreicht Schutzklasse IP67 im gesteckten sowie im ungesteckten Zustand mit der hierfür ebenfalls passenden Schutzkappe. Darüberhinaus bieten wir Ihnen durch das modulare Prinzip ein breites Sortiment, das bei allen Steckverbindern mit STEADYTEC®-Technologie zum Einsatz kommt. Profitieren Sie von der maximalen Flexibiltät und wählen Sie einfach den benötigten Einsatz aus. Die RJ45 Stecker- und Flanscheinsätze zeichnen sich durch hohe Leistungsreserven aus und bieten Cat.6A Übertragungseigenschaften gemäß ANSI/TIA/EIA 568B.2-10. Die LWL-Stecker- und Flanscheinsätze sind sowohl für GOF als auch POF-Fasern erhältlich und bieten Ihnen für jede Anwendung die passende Lösung.
Bei der Installation von Datenanschlüssen in Bereichen mit extremer Umgebungsbelastung durch Temperatur, Staub, Feuchtigkeit bzw. Strahlwasser stellt gemäß IEC 61918 Ed. 1.0 das Automation Outlet (AO) eines der funktionalen Elemente einer strukturierten Verkabelung für Automatisierungsanlagen dar. Telegärtner bietet hierzu Anschlussdosen mit vormontiertem Flanschgehäuse der Variante 1. Diese dienen zum Anschluss von Geräten oder ganzen Automatisierungsinseln. Das bruchsichere Gehäuse in RAL 7001 kann sowohl in einer einfach- als auch zweifach Ausführung in Schutzklasse IP67 bestellt werden, was den Einsatz im direkten Produktionsumfeld ermöglicht. Die Anschlussdosen sind wahlweise mit einem Kabelausgang nach rechts oder gerade erhältlich.
Leistungsmerkmale
Variante 1 nach IEC 61076-3-106
Schutzklasse IP67
Wahlweise mit RJ45 Cat.6A, USB oder LWL-Einsatz erhältlich
Robustes Zinkdruckguss- oder Kunststoffgehäuse
Aufnahme von Kabeln mit Durchmesser 5...10 mm
Vormontierte Stecker und Setartikel für hohe Montagefreundlichkeit
Einfache Montage der Flansche mit Zentralverschraubung oder 4 Schrauben
Mit Knickschutzspirale erhältlich zur Einhaltung der Biegeradien bei LWL und Cu-Kabel
Fangschnur aus NBR an der Schutzkappe
Kodiermöglichkeit mit farbigen Ringen
Feld für Markierungsschilder
Mechanische Eigenschaften
Werkstoff: Gehäuse: Aluminium, grau lackiert
Werkstoff: Deckelbefestigungsschrauben: Edelstahl
Werkstoff: Dichtungen: CR, schwarz
Werkstoff: Erdungsanschluss: Edelstahl
Werkstoff: Kabelverschraubung: Messing, PA
Normen
Steckverbinder: IEC 61076-3-106
IP-Schutzarten: IEC 60529
Filter
Telegärtner: STX V1 AP-Dose
Telegärtner: STX V1 AP-Dose,
Kunststoff, RJ45 Modul P Cat.6A, inklusive Schutzkappe, IP67
Produktnummer:
J80023A0018
Preis auf Anfrage
Telegärtner: STX V1 AP-Dose
Telegärtner: STX V1 AP-Dose,
Kunststoff, RJ45 Modul B Cat.6A, inklusive Schutzkappe, IP67
Produktnummer:
100007447
Preis auf Anfrage
Telegärtner: STX V1 AP-Dose
Telegärtner: STX V1 AP-Dose,
Kunststoff, RJ45 Modul A Cat.6A, inklusive Schutzkappe, IP67
Produktnummer:
100007446
Preis auf Anfrage
Telegärtner: STX V1 Aufputzgehäuse
Telegärtner: STX V1 Aufputzgehäuse,
1-fach, senkrechte Kabelzuführung, Metallgehäuse, IP67, LxBxH = 75x80x57
Produktnummer:
100022784
Preis auf Anfrage
Telegärtner: STX V1 Aufputzgehäuse
Telegärtner: STX V1 Aufputzgehäuse,
2-fach, Metllagehäuse, Kabelzuführung senkrecht, IP 67, LxBxH = 125x80x57
Produktnummer:
100022786
Preis auf Anfrage

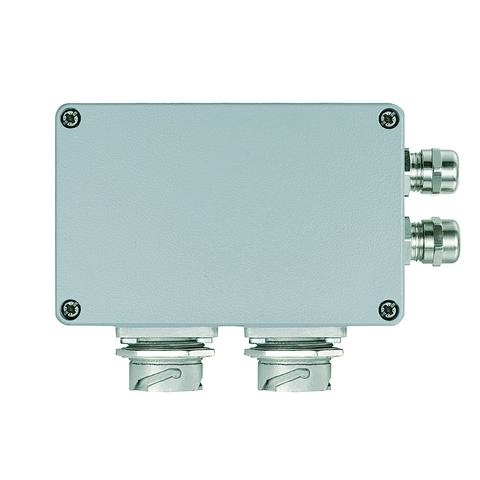

Telegärtner: STX V1 Aufputzgehäuse
Telegärtner: STX V1 Aufputzgehäuse,
2-fach, Kabeleingang rechts, Metallgehäuse, IP 67, LxBxH = 125x80x57
Produktnummer:
H82000A0007
Preis auf Anfrage
Telegärtner: STX V1 Freie Anschlussdose
Telegärtner: STX V1 Freie Anschlussdose,
Kunststoff, RJ45 Modul P Cat.6A, inklusive Schutzkappe, IP67
Produktnummer:
J80023A0021
Preis auf Anfrage
Telegärtner: STX V1 Freie Anschlussdose
Telegärtner: STX V1 Freie Anschlussdose,
Kunststoff, RJ45 Modul B Cat.6A, inklusive Schutzkappe, IP67
Produktnummer:
100007449
Preis auf Anfrage
Telegärtner: STX V1 Freie Anschlussdose
Telegärtner: STX V1 Freie Anschlussdose,
Kunststoff, RJ45 Modul A Cat.6A, inklusive Schutzkappe, IP67
Produktnummer:
100007448
Preis auf Anfrage
